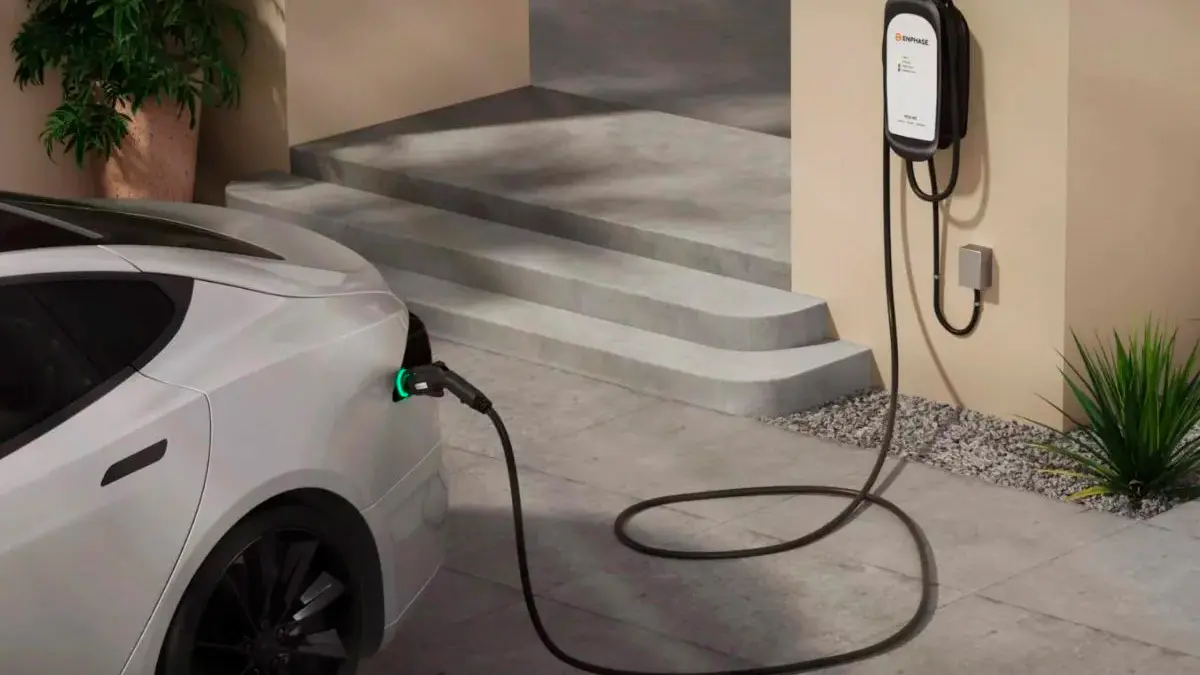

Зарядна станція для електромобіля може бути встановлена вдома

Як встановити зарядну станцію для електромобіля вдома – детальний чек-лист

Незважаючи на швидке зростання попиту на електромобілі в останні роки, зарядна станція для електромобіля, як і раніше, залишається для багатьох новим досвідом. На відміну від бензинових автівок, електрокари можна заряджати практично скрізь, де є розетка, у тому числі вдома. Не дивно, що зручність та економічність домашньої станції робить її найпопулярнішим місцем зарядки: 64% нинішніх водіїв електромобілів регулярно заряджаються вдома.

Тим не менш, зарядити автомобіль вдома може бути трохи складніше, ніж просто підключити його до найближчої розетки. Серед іншого, найчастіше питання полягає в тому, чи потрібна вам домашня зарядна станція для електромобілів, скільки вона коштує та як її встановити.

Ще раніше ми писали – Як очистити кеш на комп’ютері у різних браузерах

Перевірка доступної потужності

Почати слід з перевірки максимально допустимої потужності, оскільки зарядна станція для електромобіля стане найпотужнішим споживачем у вашій мережі. Для цього беремо максимальну потужність на лінії, що підводиться, і підраховуємо максимальне споживання пікового навантаження. Різниця між ними – це те значення, яке нам потрібне.

Розглянемо можливий варіант з однофазною лінією:

  • Подивіться на максимальний струм автомата на лінії, помножте на 220. Приклад: 220В*32А=7,04кВт.
  • З отриманого числа потрібно відняти сумарний максимум потужності споживачів вашої мережі (якби вони були включені одночасно). Тобто: обігрівач 1,5 кВт + пральна машина 800 Вт + світло 700 Вт. І ось вам вже залишається 4 кВт для зарядної станції.

Відео: як дізнатися, чи ваша домашня електромережа розрахована на заряджання електромобіля

У наступному короткому відео наочно показано, на що звертати увагу під час розрахунку потужності електрики для заряджання.

Зарядна станція для електромобіля та її споживання електрики – відео

Зарядна станція для електромобіля та необхідні пристрої захисту

Встановлення зарядної станції для електромобіля потребує окремої лінії з автоматом у парі з диференціальним реле. Для однофазної лінії необхідні реле та автоматичний вимикач.

Диференціальне реле (ПЗВ) типу А/Hi:

  • Номінальний диференціальний струм – 30 мА.
  • Максимальний робочий – 40А.
  • Підключення – 2P (двополюсне).

Автоматичний вимикач (автомат) на вибраний струм від 16 до 40 А (додайте до розрахункового від 3 до 8 А):

  • Тип – З.
  • Підключення – 2P або 1P + N (однополюсний або двополюсний пристрій).

Для трифазного підключення знадобляться:

  • Диференціальне реле (ПЗВ) типу B (якщо ваш термінал вже оснащений детектором витоку постійного струму, достатньо буде трифазного диференціального реле типу A).
  • Номінальний відключаючий диференціальний струм – 30 мА.
  • Підключення – 4Р.
  • Максимальний ампераж – 40А.
  • Автоматичні вимикачі на вибраний струм від 16 до 40 А (додайте до розрахункового струму станції від 3 до 8 А).

Також можливе застосування комбінованого пристрою – диференційного автомату. Це автоматичний вимикач диференційного струму (АВДС).

Перетин проводів для підключення – важлива деталь, якій багато хто не надає значення при встановленні зарядної станції для електромобіля . Насправді, пропускна спроможність дроту та його якість так само впливає на безпеку та стабільність роботи системи, як і інші пристрої. Тому обираємо:

Струм, ампер Довжина кабелюПеретин, кв. мм
до 16 менше 100 метрів2,5
16-32 менше 100 метрів10

Для забезпечення роботи без перевантаження ПЗВ необхідно, щоб номінальний струм роботи ПЗВ був вищим за максимальний в автомата. Стандартний ряд номінальних струмів ПЗВ: 16, 25, 32, 40, 50, 63, 80, 100 (А).

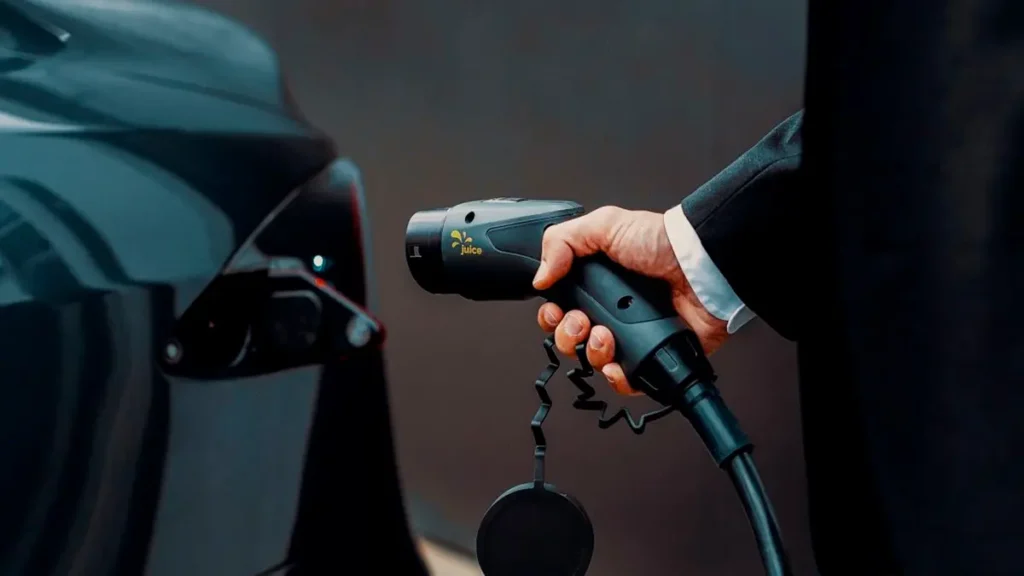

Зарядна станція для електромобіля вдома – зручне рішення

Види диференційних реле для зарядної станції для електромобіля

Для монтажу зарядної системи можна використовувати декілька типів диференціальних реле:

  • «АС». Проходять випробування лише на витоку синусоїдального змінного струму. Підійдуть для загального користування.
  • «А». Тестуються на витоку змінного та пульсуючого (імпульсного) струму. Використовуються у схемах з діодними або тиристорними випрямлячами в електронних навантаженнях, а також в однофазних схемах ЕЗС.
  • «В». Реагує на виникнення в контрольованому ланцюзі змінного, постійного чи випрямленого струму витоку. Умови відключення визначені для частот від 50 Гц до 1 кГц. Постійний залишковий струм у мережі змінного струму генерується 3-х фазними та деякими однофазними випрямляючими ланцюгами. Такі ПЗВ використовуються з навантаженнями з 3-фазним випрямлячем (фотоелектричні системи, приводи з регульованою швидкістю, ЕЗС, медтехніка).

Встановлення зарядної станції для електромобіля вимагає уважного та серйозного підходу. Звертатися до фахівця або займатися монтажем самостійно – питання підготовки та досвіду, але в будь-якому разі терпіння та якісні матеріали стануть запорукою вашого успіху.

Часті запитання про зарядну станцію для електромобіля

Які дозволи необхідні для встановлення зарядної станції для електромобіля?

Для монтажу зарядних станцій потрібно отримати узгодження з керуючою компанією, дозвіл від власника об’єкта та договір на встановлення з комунальними службами.

Чи може виробник зарядної станції анулювати гарантію у випадку, коли користувач самостійно встановлює обладнання?

Так, тому перед монтажем потрібно обов’язково узгодити це питання з сервісним центром постачальника.

У чому різниця між швидкою та повільною зарядкою?

Швидка зарядка – це джерело постійного струму, якому потрібно півгодини для заряджання батареї автомобіля на 80%. Для повільного заряджання використовується джерело живлення змінного струму, час зарядки 6-8 годин.
